Fournitures

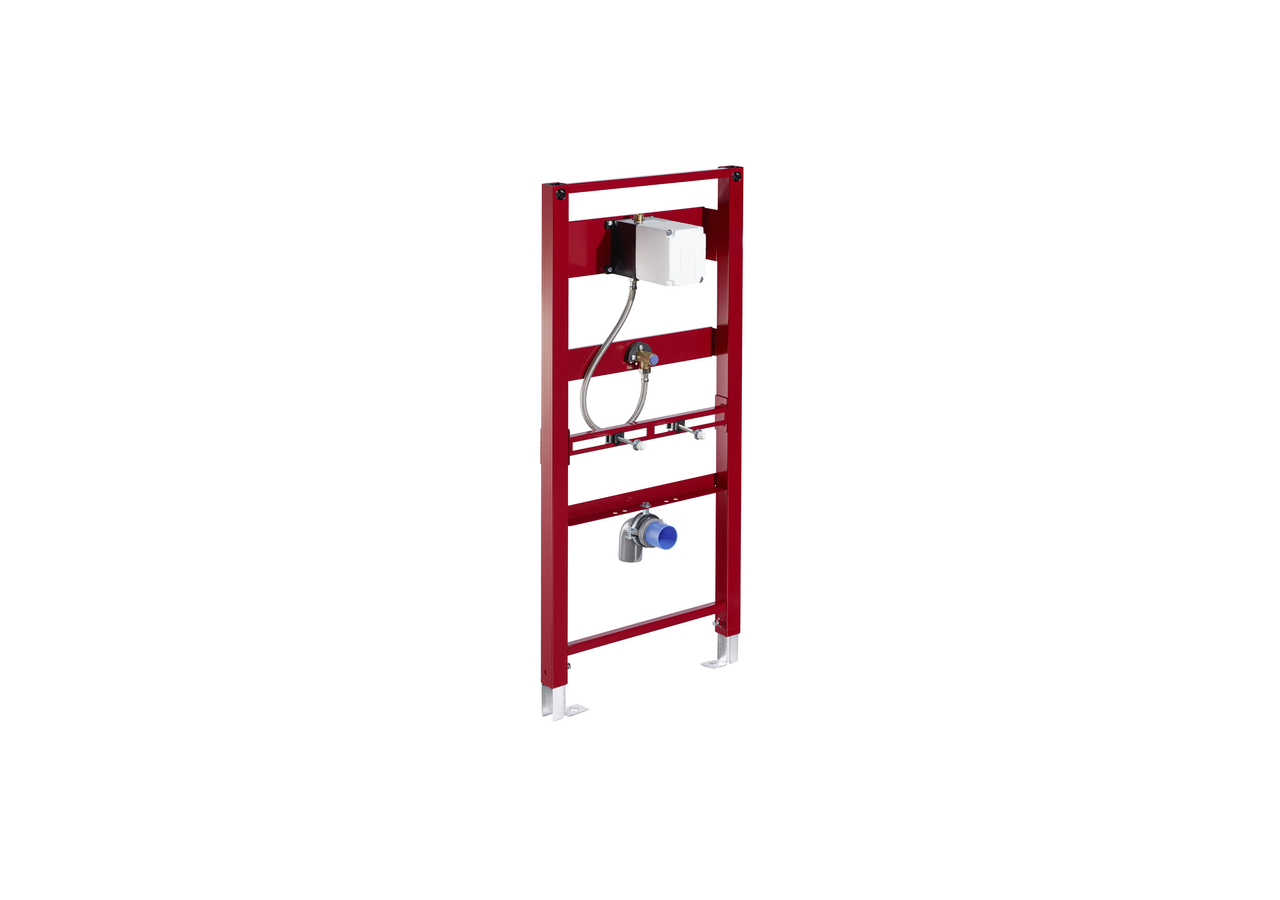

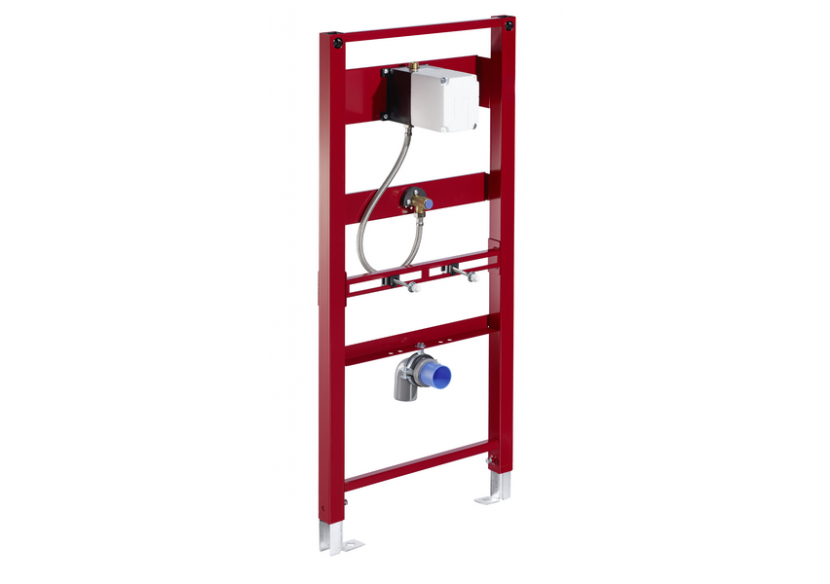

- Module-Urinoir
- Traverse avec coude d'évacuation et bouchon de chantier, réglable en hauteur
- Traverse avec robinet de chasse directe à encastrer COMPACT II, avec robinet de service et couvercle, réglable en hauteur
- Traverse pour la fixation d’un urinoir, 40 - 375 mm, réglable en hauteur
- Traverse avec raccord insonorisé pour urinoir, avec bouchon de chantier, réglable en hauteur
- Flexible
- Pieds de montage galvanisés, réglables en hauteur de 0 à 20 cm et antidérapants
- Matériel de fixation pour pieds de montage
- Matériel de fixation pour le montage d'un urinoir (boulons de serrage M 8 x 100 mm, gaine de protection, douilles à collet en matière synthétique, écrous, rondelles plates, coiffes)
Données de livraison
- Poids: 11,54 kg/Pièce
- Unité d'emballage: 1
Données techniques
- Pression dynamique: 0,8 - 5,0 bar
- Débit: 0,3 l/s
- Matériau: Cadre Acier; Circuit d’eau Laiton résistant au dézingage conformément au décret allemand sur l'eau potable
- Surface: Cadre thermolaqué

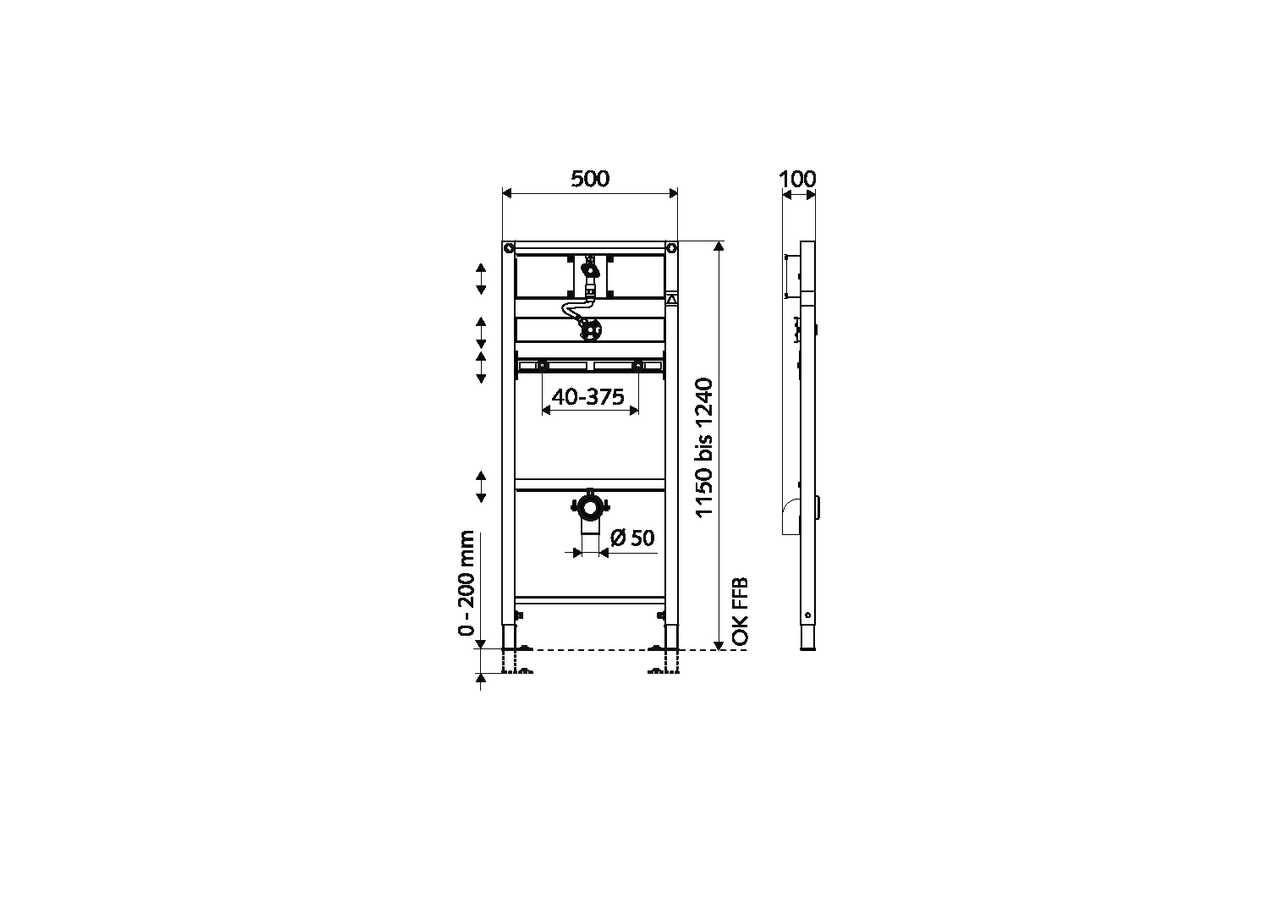

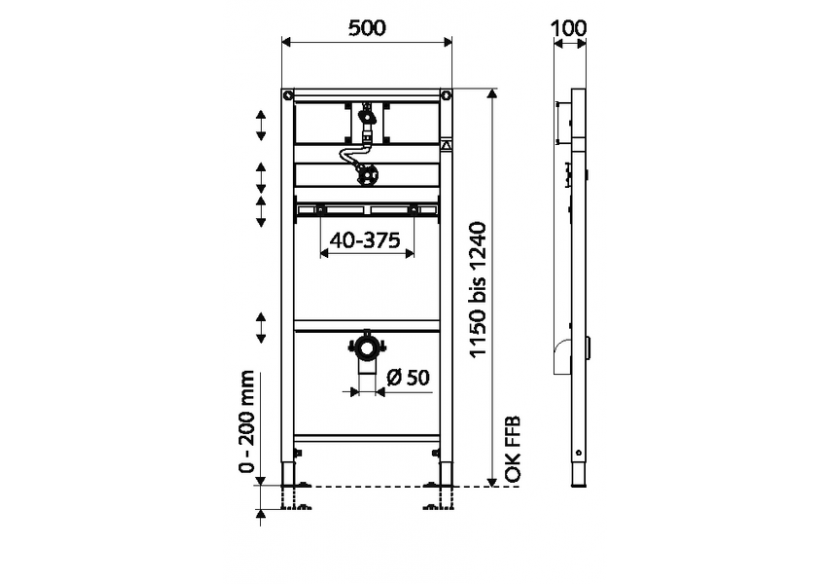

- Dimensions: L 50 cm x H 124 cm
- Raccordement d'eaux usées: Ø 50 mm
- Raccordement d’eau: DN 15 G 1/2 M (haut)
- Sortie d'eaux usées: Ø 50 mm
- Sortie d’eau: DN 15 G 1/2 F
Numero de commande | 030750099 | ||
Numéro- GTIN | 4021163161946 | ||
Consigne | Consigne de montage : En cas de déclenchement électronique, prévoir une alimentation en courant en fonction de la commande d’urinoir utilisée. En combinaison avec le système de gestion d’eau SCHELL SWS, prévoir, le cas échéant, un câble bus H(St)H2x2x0,8 courant (sur site) pour l’extendeur de bus câblé SWS BE-K. Seuls des blocs d’alimentation et câbles de raccordement SCHELL d’origine peuvent être utilisés. | ||
Situation d'encastrement | Montage devant ou dans le mur | ||
avec réglage de la hauteur | mécanique | ||
hauteur maximale de la structure | 1150 | mm | |
largeur minimale de la structure | 500 | mm | |
largeur maximale de la structure | 500 | mm | |
profondeur minimale de la structure | 100 | mm | |
Matériau de l'élement | Acier | ||
Surface de l'élement | thermolaqué | ||
résistant à l'eau de mer | non | ||
raccordement électrique | peut être installé ultérieurement | ||
Actionnement de rinçage | encastré | ||
Variantes des éléments | |||
plaque de robinet insonorisée | non | ||
Anti-vandalisme | oui | ||
Quantité par unité d'emballage | 1 PCE / Paquet | ||
Normes / règles / agréments |
