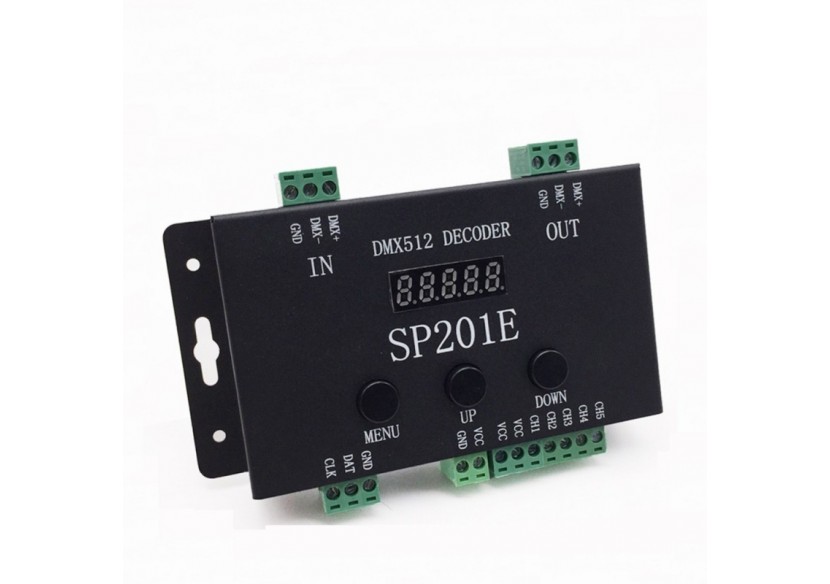

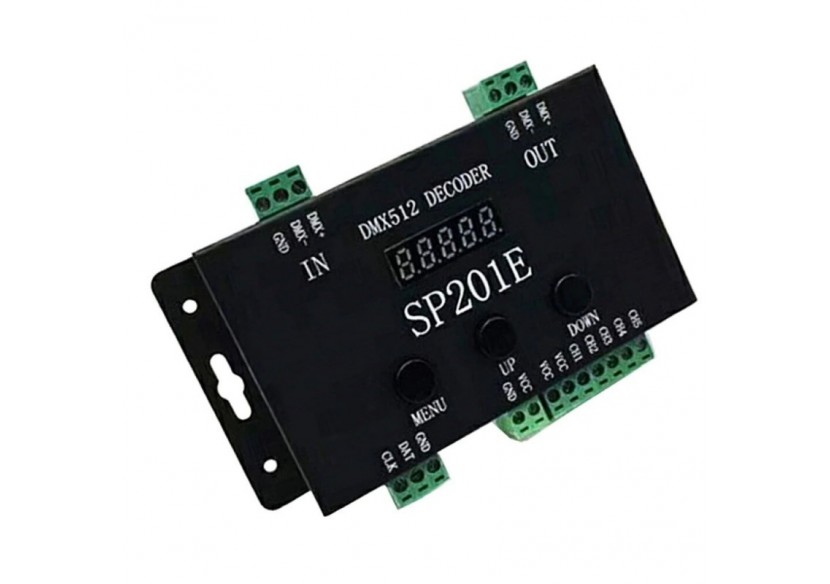

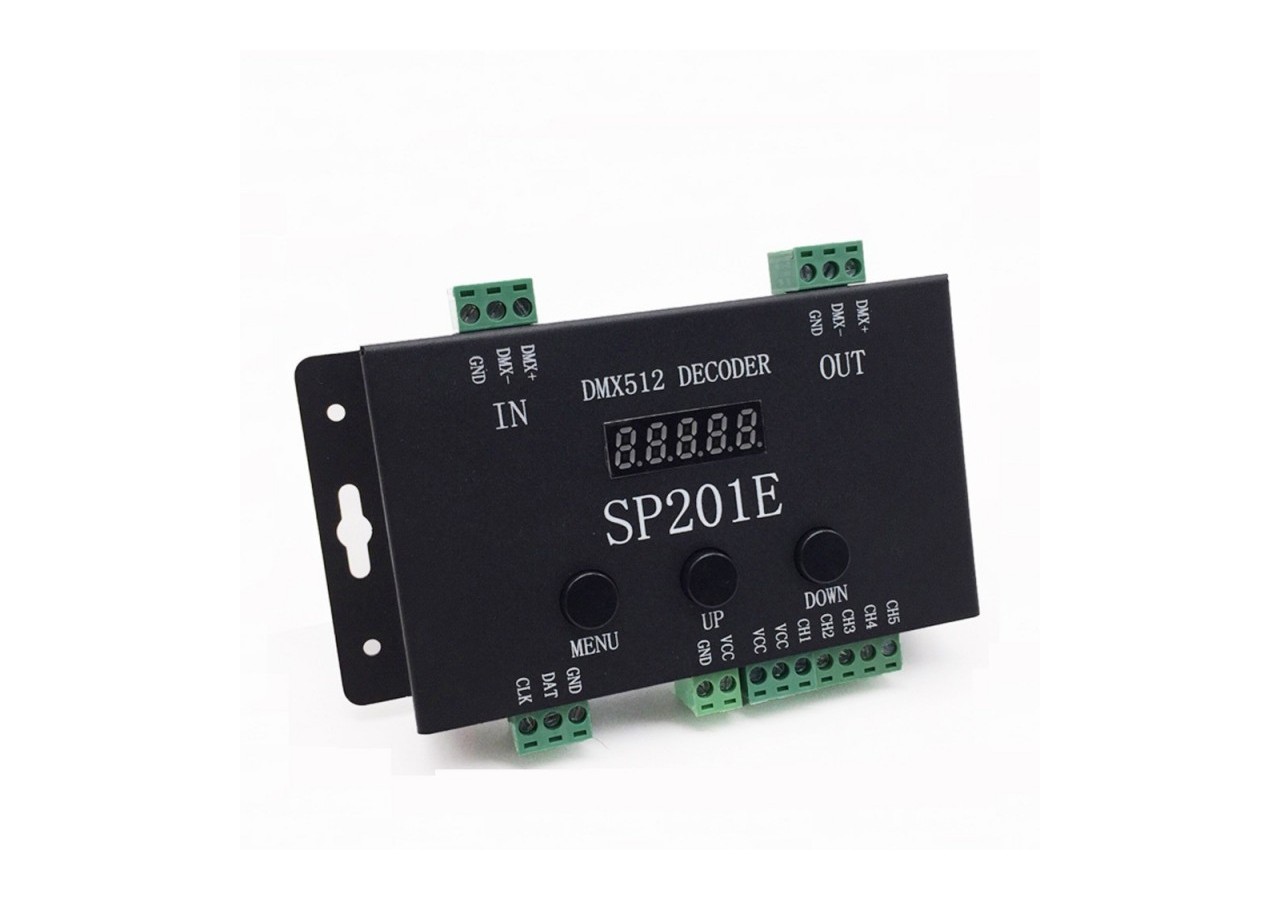

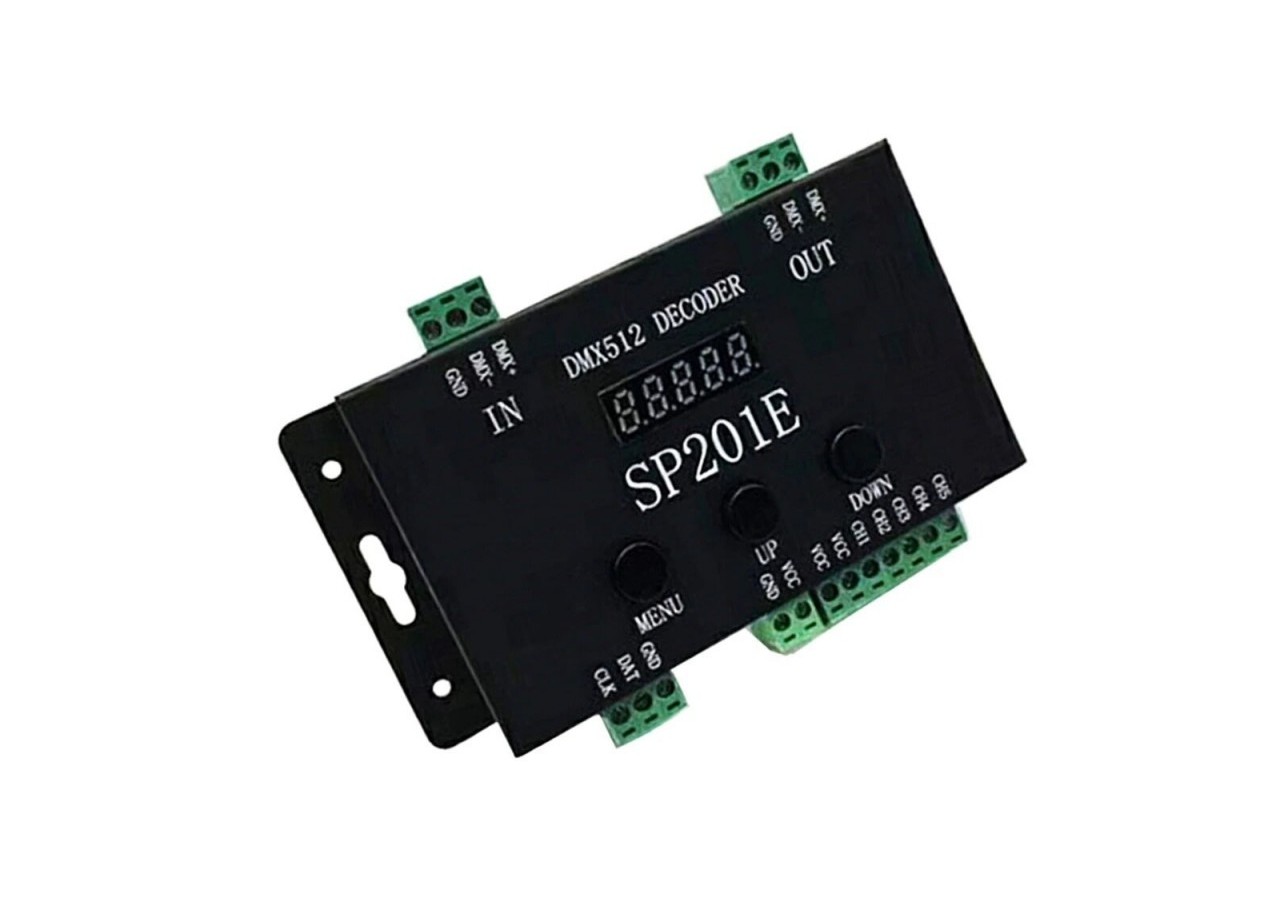

Décodeur DMX DMX-SPIpour rubans LED intelligents
Décodeur DMX DMX-SPIpour le contrôle des rubans LED IC. C'est une unité de contrôle avancée qui offre un fonctionnement autonome et une connexion à un appareil externe, recevant le signal de contrôle numérique DMX-512. Il nous permet de contrôler et d'amplifier les rubans LED RGB 12V de n'importe quelle manière, en créant un effet de lumière dynamique et en changeant l'intensité de la lumière.
Il dispose d'une large plage de tension de fonctionnement (5V~24V). Grâce à la puce intelligente, le canal de décodage est réglable. Il contient 99 types de modèles intégrés. Il peut être utilisé comme un contrôleur synchrone, peut contrôler de manière synchrone les lumières LED. Il fonctionne en mode synchrone ou en cascade multiple.
Caractéristiques du décodeur DMX
- DC5V~24V. Large gamme de tension de fonctionnement.
- Mode IC intégré/vitesse/canal de décodage réglable.
- Identification automatique du signal DMX512.
- Compatible avec les LED à pixels adressables et les LED RGBWW à 5 canaux.

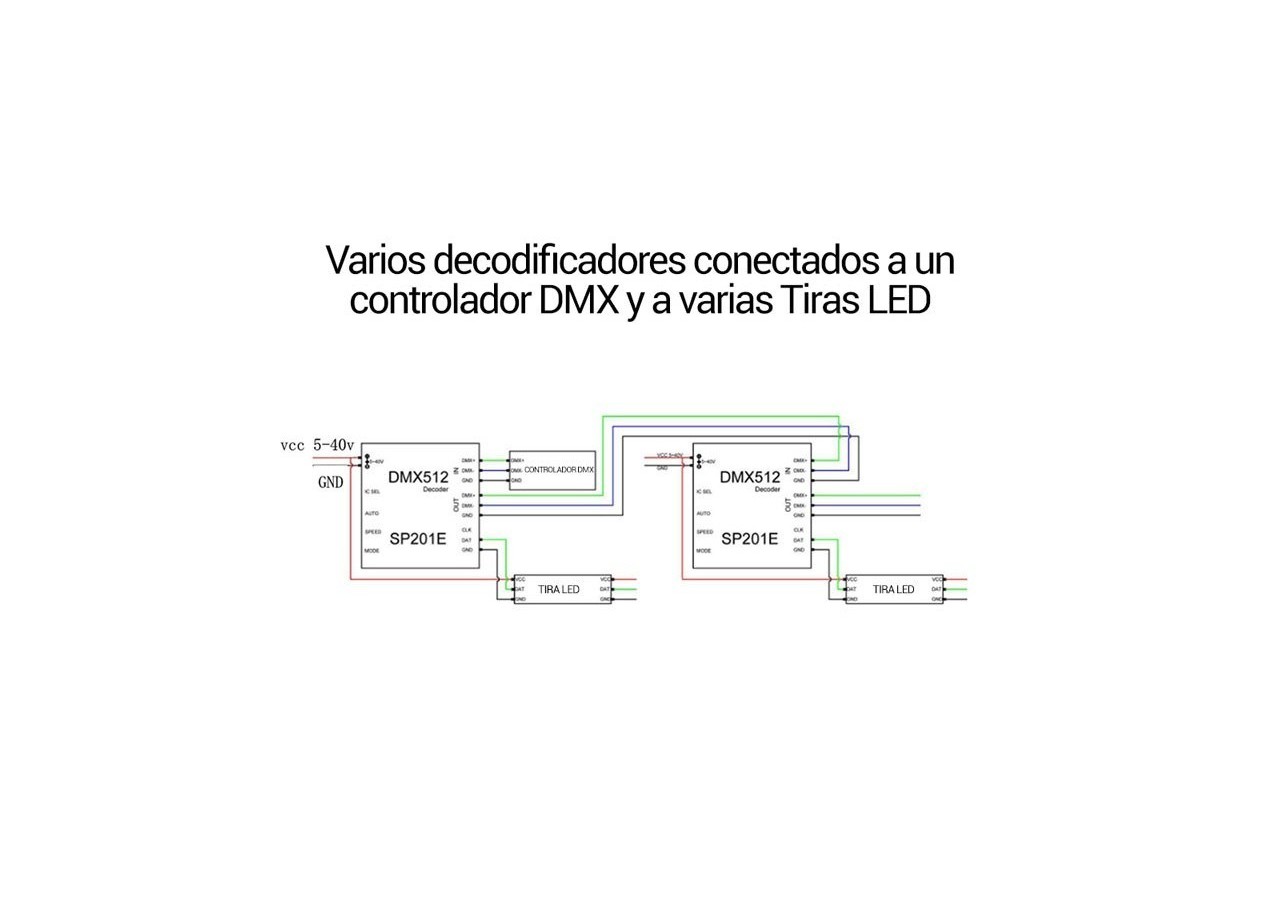

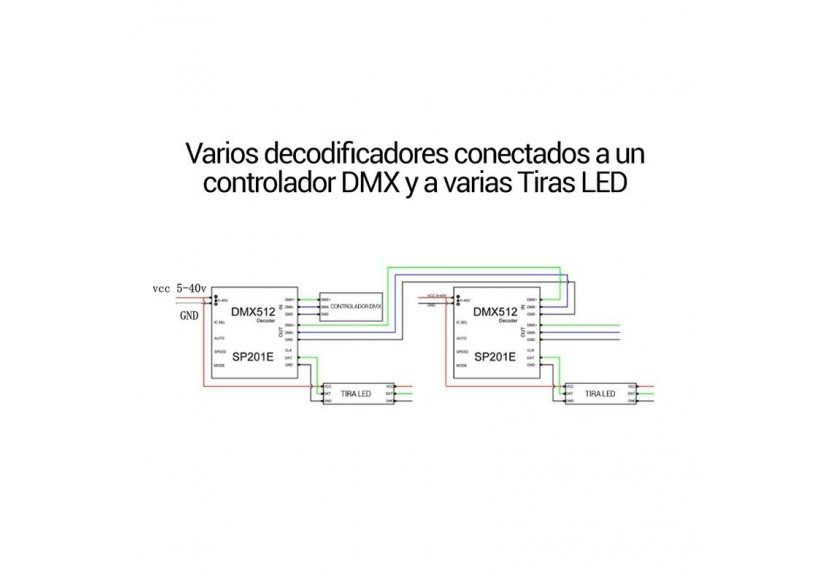

- Fonctionne en mode cascade synchrone simple ou multiple.
- Avec 99 types de modèles intégrés.
- Sauvegarde de la configuration.

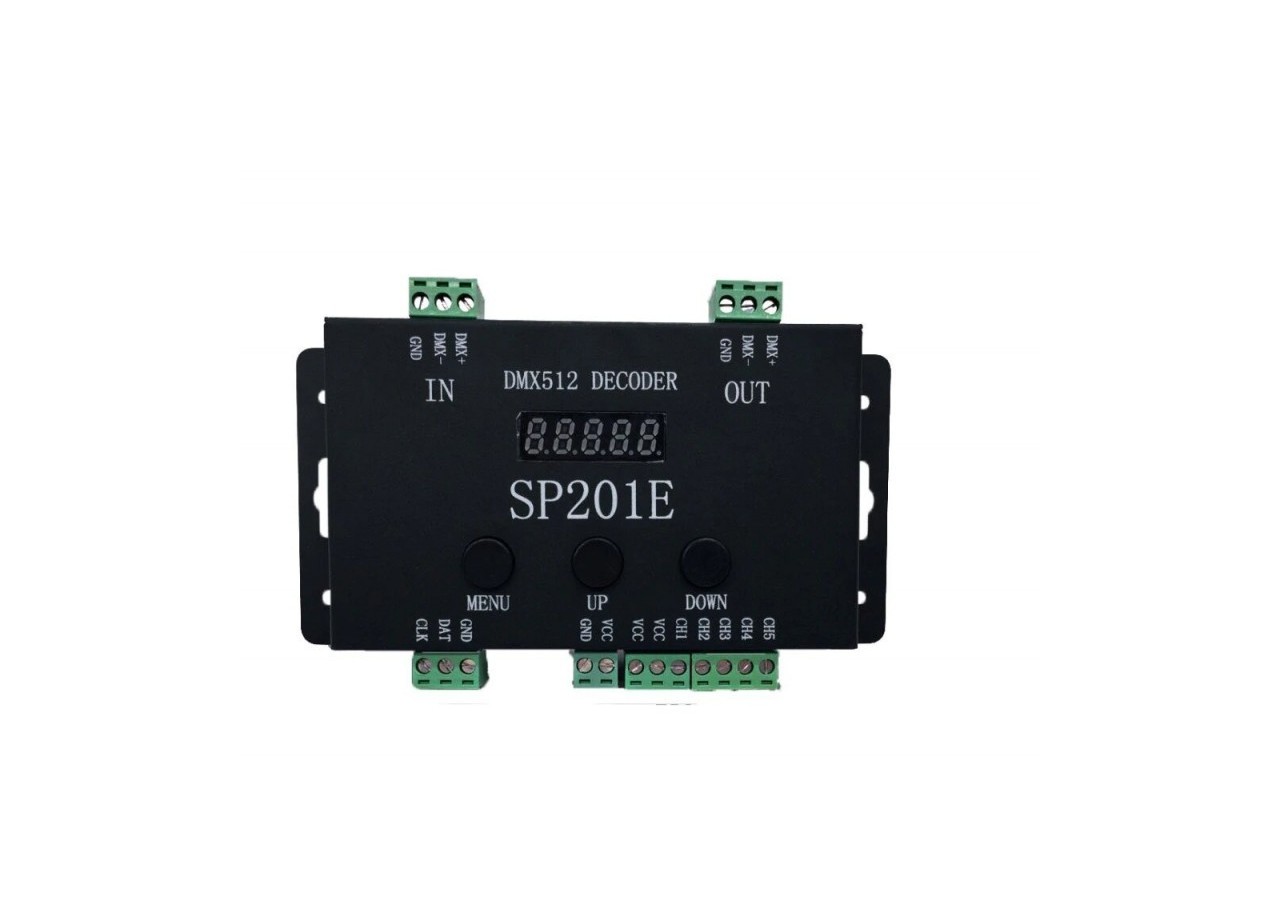

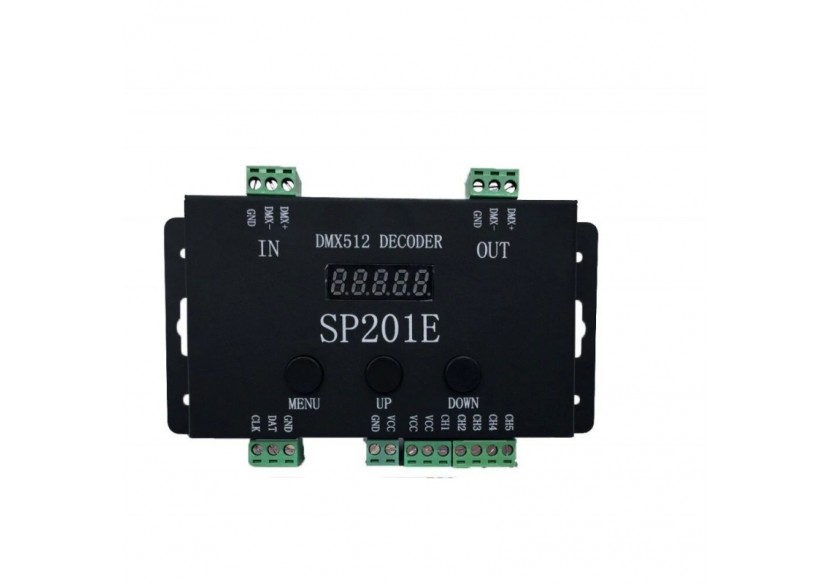

Fonction de chaque port du décodeur
| DMX 512signal d'entrée + |
DMX signal d'entrée- |
Terre |
| + Port de cascade du signal DMX512 vers le décodeur suivant |
- Portde cascade du signal DMX512 vers le décodeur suivant |
Terre |
| Display "P---01" |
Display "S--05" |
Display "C--01" |
| Indique qu'il est sélectionné pour le mode 1, et ainsi de suite. |
Indique qu'il est sélectionné pour la vitesse 5, et ainsi de suite. |
Indique que le canal sélectionné est 01, puis il décodera le signal DMX512 du canal 1. |
| BUTTONS |
Consultez le mode d'emploi ci-dessous. |
| CLK |
Sortie de signal d'horloge LED adressable. |
| DATA |
Sortie de signal de données LED adressable. |
| VCC |
Puissance (+) |
| GND |
Terre (-) |
| Ch2-CH5 |
5 canaux de sortie de signaux PWM contractables. |
Instrucciones de operación
| BOUTONS |
Fonctions |
| MENU |
Appuyez sur le bouton pour choisir entre les modes IC/ Mode (P)/ Vitesse (S)/ Canal (C). |
| UP |
En mode IC, P et S, pour augmenter rapidement le paramètre, appuyez sur le bouton et maintenez-le enfoncé. En mode de sélection des chaînes, maintenez la touche enfoncée pour modifier les chiffres, en dizaines, centaines ou milliers, de droite à gauche. |
| DOWN |
En modes IC, P et S, pour diminuer rapidement le paramètre, appuyez sur le bouton et maintenez-le enfoncé. En mode de sélection des chaînes, maintenez la touche enfoncée pour faire défiler les chiffres vers l'arrière. |

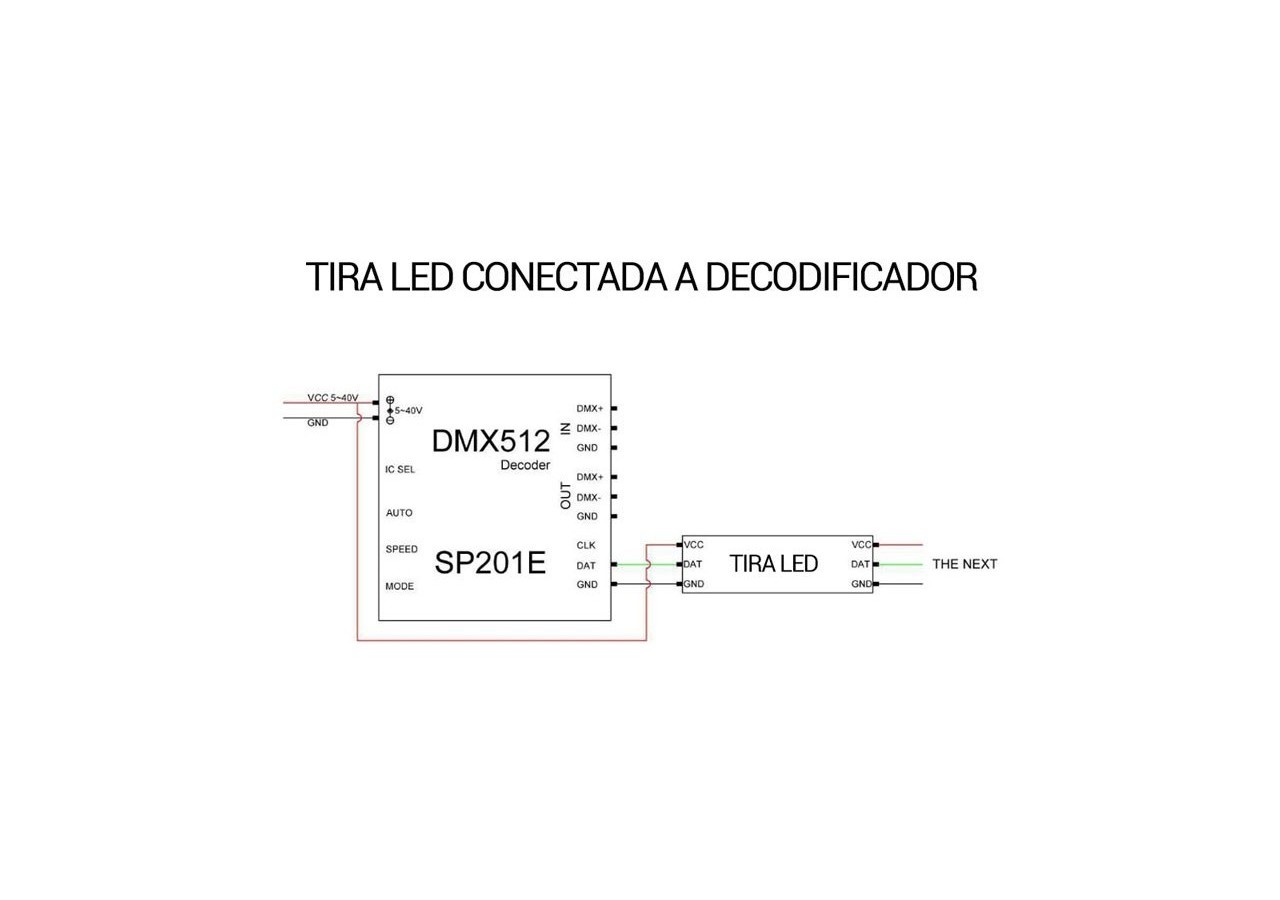

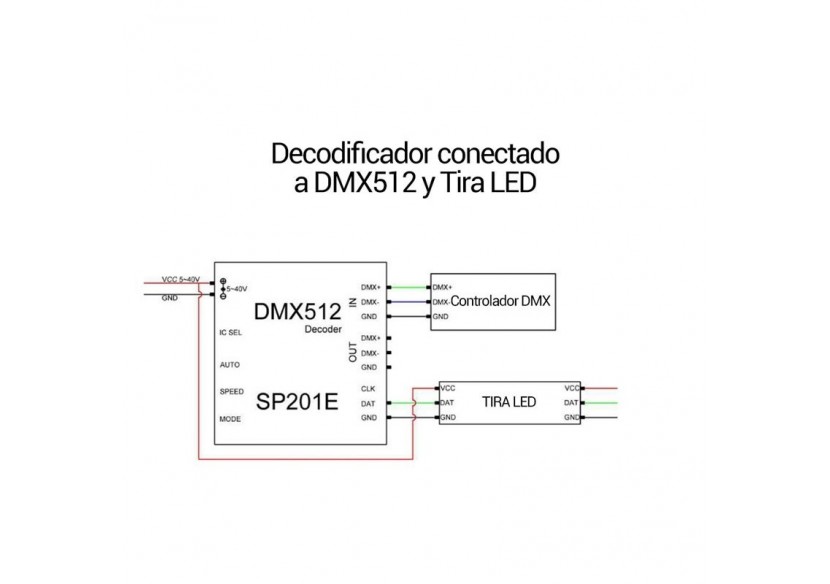

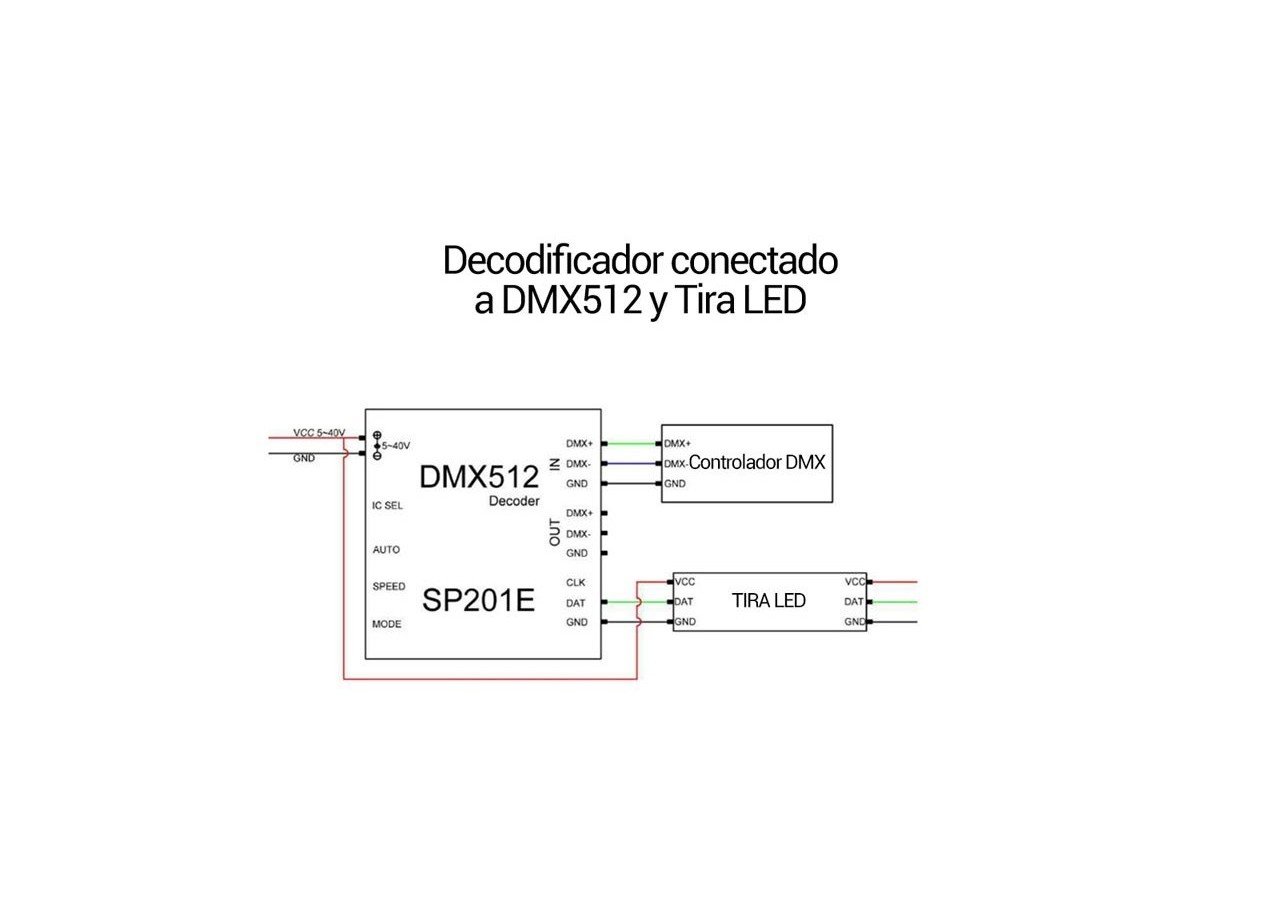

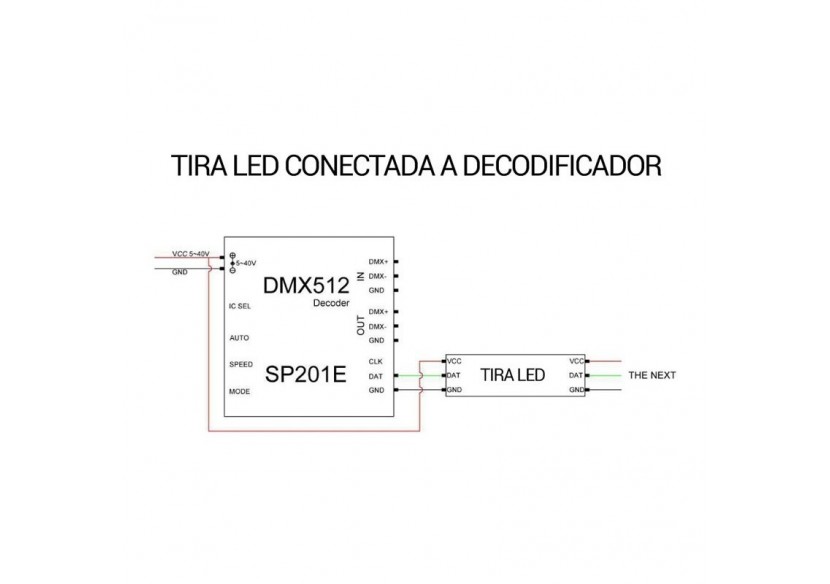

Installation :
Le DMX 512 (Digital Multiplex) est utilisé pour le contrôle de l'éclairage LED. Il utilise des canaux pour la transmission des commandes à l'équipement avec des fils de 3 à 5 broches, avec une transmission de données très élevée. Chaque canal DMX contrôle un effet et un paramètre spécifique. Il contrôle l'intensité, la couleur, le mouvement, etc. des bandes de LED. Il peut être commandé par un logiciel (PC) ou un mélangeur et avec une connexion en cascade.
