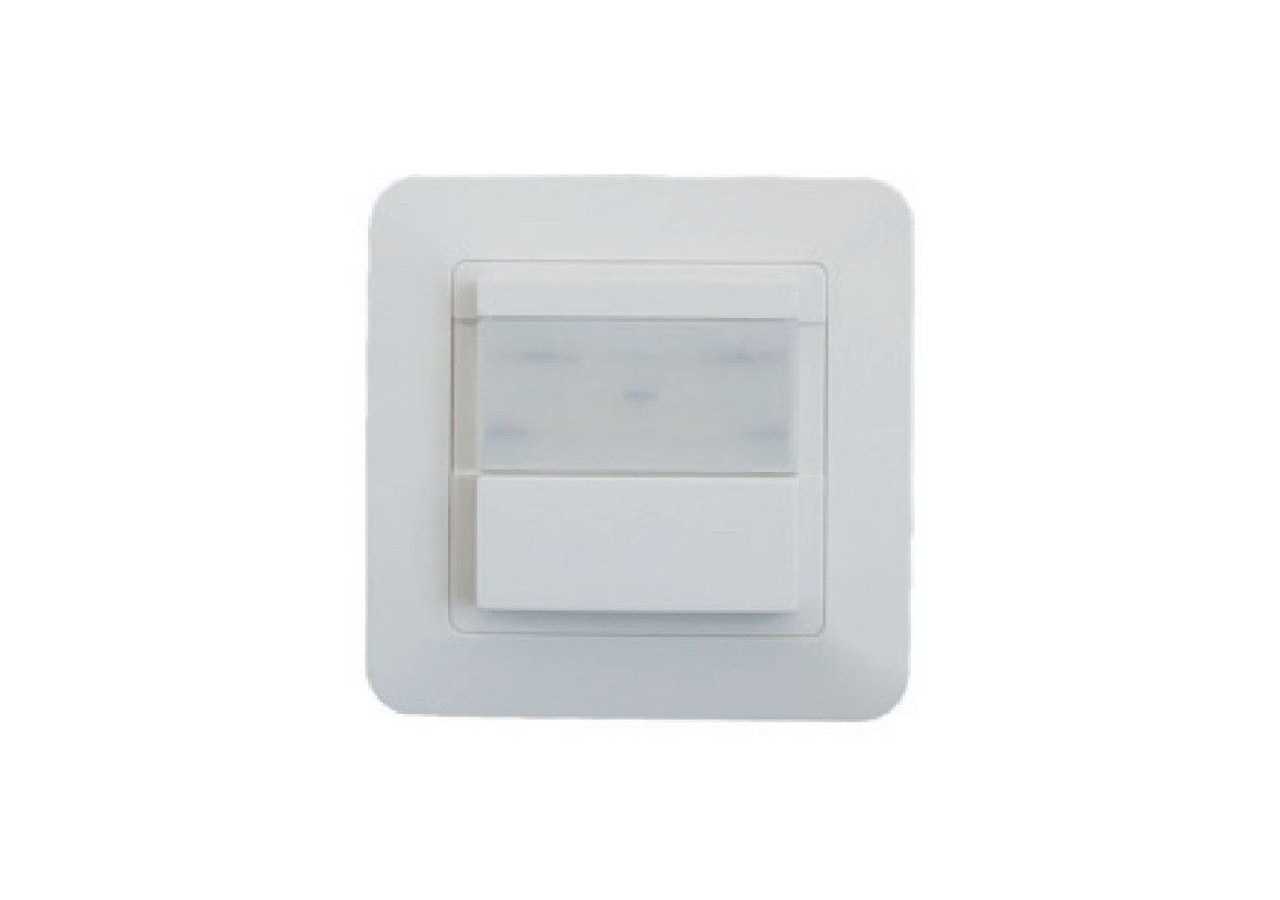

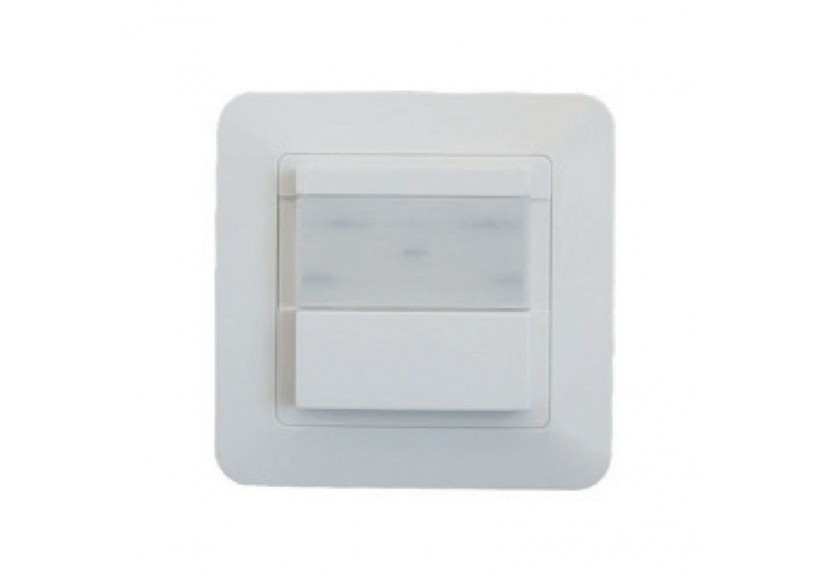

Détecteur de mouvement mural PIR 160 degrés - S3136 - Barcelona LED

Détecteur de mouvement à infrarouge

Le détecteur de mouvement est l'élément parfait pour la bonne gestion énergétique des installations d'éclairage. Il fonctionne pour des installations à 3 câbles. Capteur infrarouge idéal pour remplacer les interrupteurs encastrés et automatiser l'éclairage LED dans les zones où les mouvements sont réduits mais où il est nécessaire de garder la lumière allumée, comme dans les bureaux, les salles de classe, les salles de bain, les couloirs, les escaliers, etc.

Détecteur exclusivement destiné à une utilisation en intérieur avec un degré de protection IP20. Identifie automatiquement le jour et la nuit. Facile à installer et peut être utilisé largement. Bouton intégré qui permet une modification manuelle à tout moment. Capteur infrarouge avec détection à 160º jusqu' à 8 mètres, pour les appareils ou l'accumulation de charges jusqu' à 500W et 200W pour les luminaires LED.

Principalesfonctions du détecteur de mouvement :

Les détecteurs de mouvement activent l'éclairage lorsqu'un mouvement est détecté dans la zone de détection sélectionnée et quand le niveau de lumière tombent en dessous du seuil sélectionné avec la fonction LUX. Une fois le temps écoulé, l'interrupteur se coupe et génère une extinction des lumières.

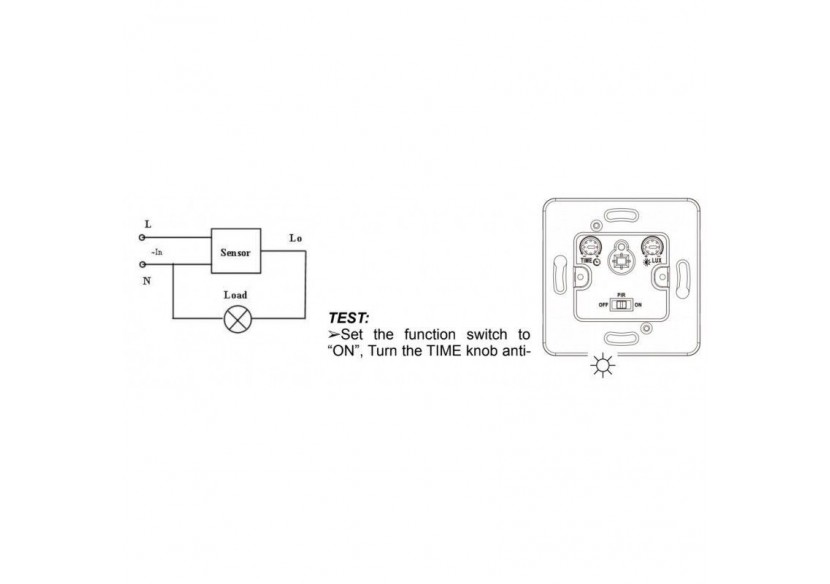

➢ Identification du jour et de la nuit : le consommateur peut régler la lumière de travail. Il peut fonctionner de jour comme de nuit lorsqu'il est réglé sur la position "soleil" (max). Il peut fonctionner dans une lumière ambiante inférieure à 10 LUX lorsqu'il est réglé sur la position "-" (min). En ce qui concerne le modèle de réglage, veuillez vous référer au schéma de test.

➢ Réglage de temps : Il peut être ajusté selon votre besoin. Le temps minimum est de 10sec±3sec. Le maximum est de 7min±2min.

➢ L'interrupteur : de gauche à droite est "OFF"、"PIR". "ON".

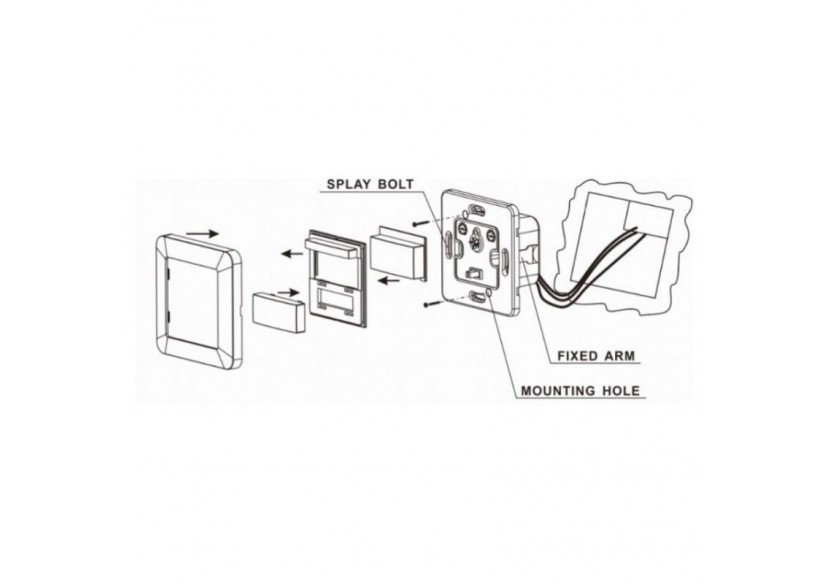

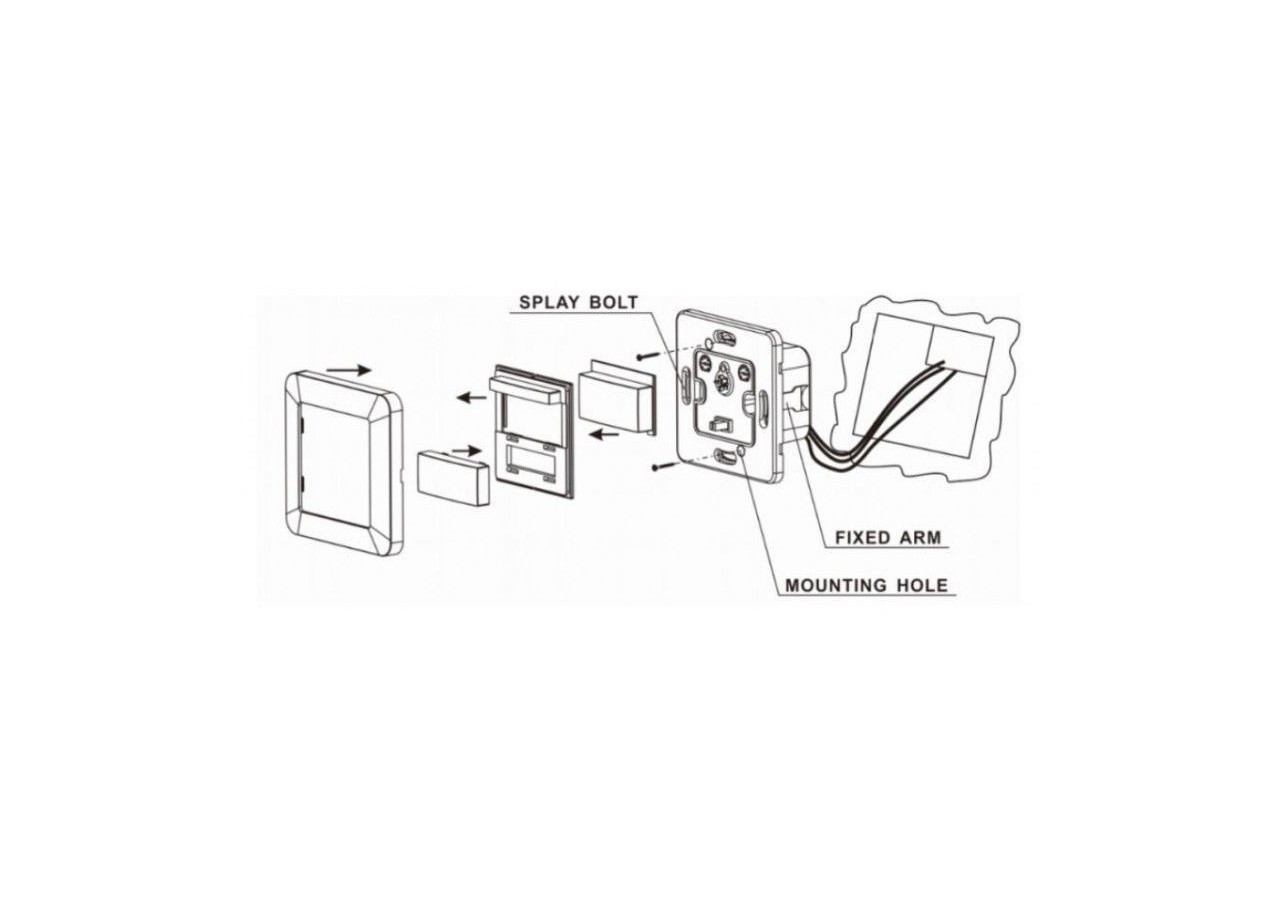

Installation du capteur de présence en surface

L'installation est très simple :

Caractéristiques techniques du capteur de présence :

• Tension : 220-240V-AC
• Fréquence : 50Hz
• Lumière de détection : A partir de 3-2000 LUX (réglable)
• Temps de fonctionnement : minimum 10 secondes+/-3 secondes.
• Charge maximale :500W / 200W LED

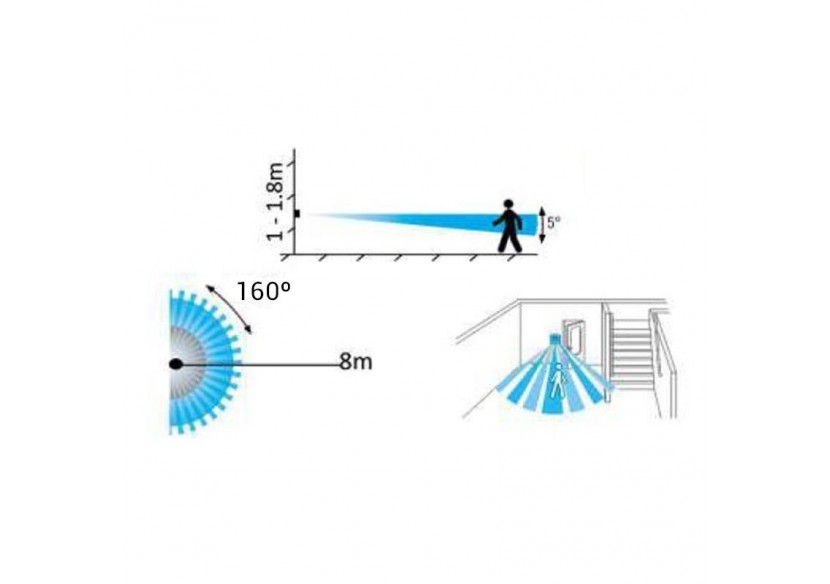

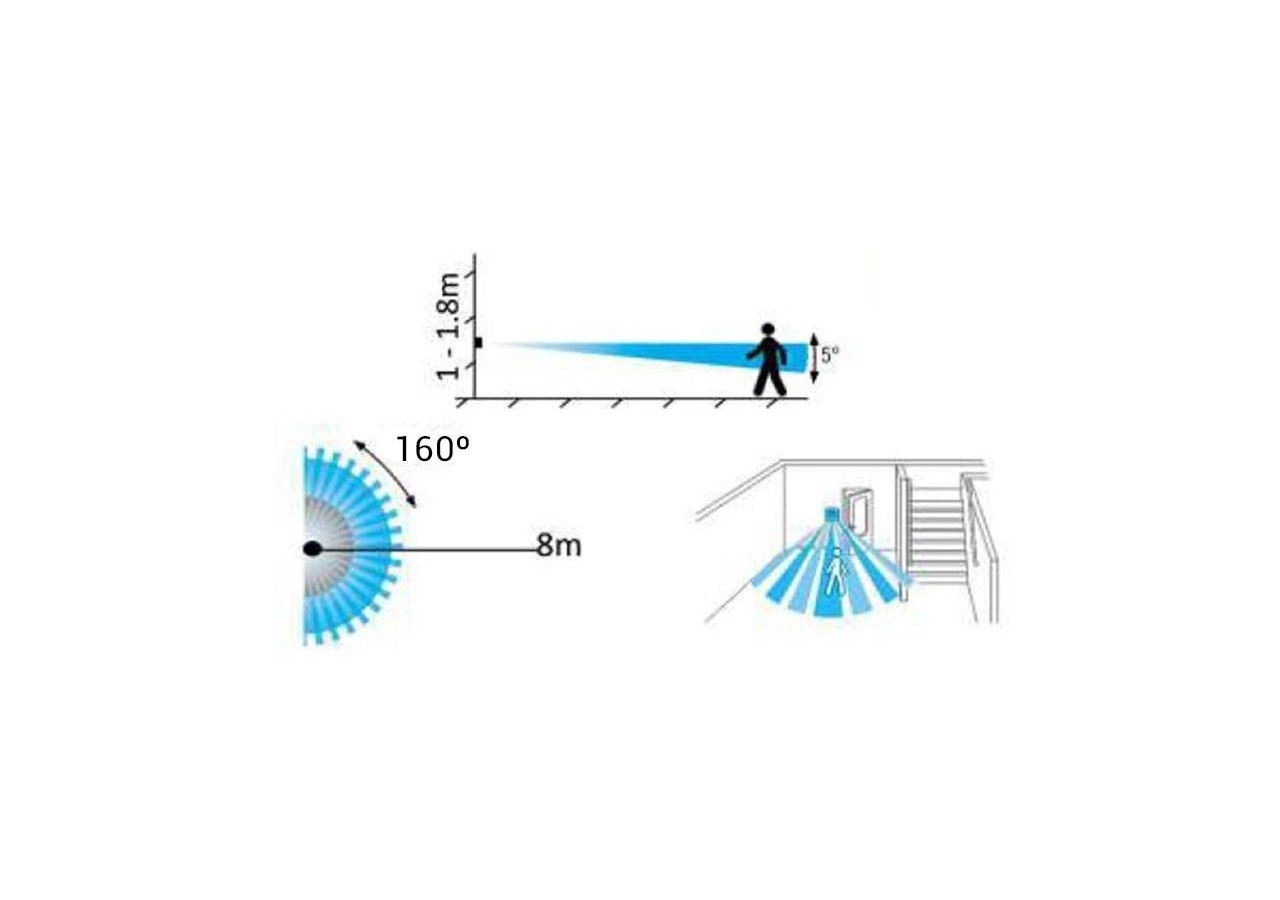

• Distance de détection : maximum de 8 mètres.
• Angle de détection : 160º.
• Température de fonctionnement : de -20ºC a +40ºCavec une humidité inférieur à 93%
• Hauteur d'installation recommandée : de 2,2 mètres à 4 mètres.
• Vitesse de détection des mouvements : 0,6 à 1,5 mètres/seconde.

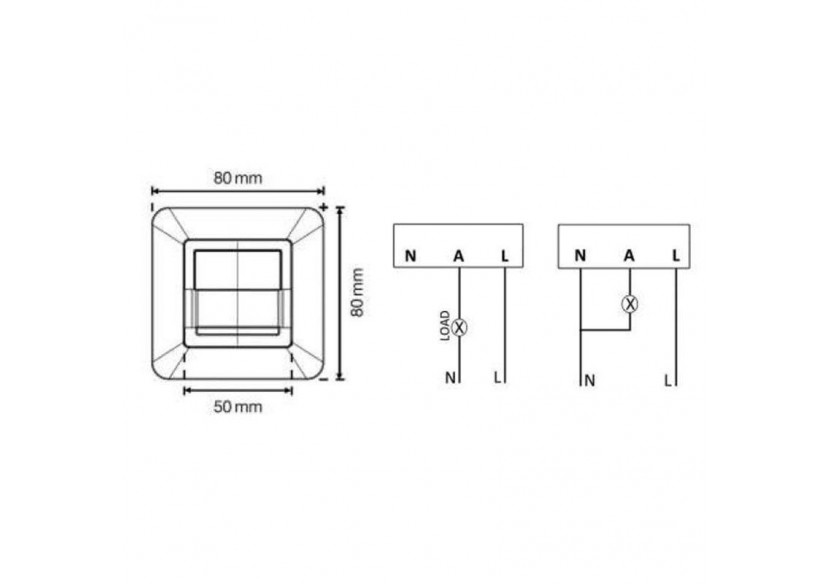

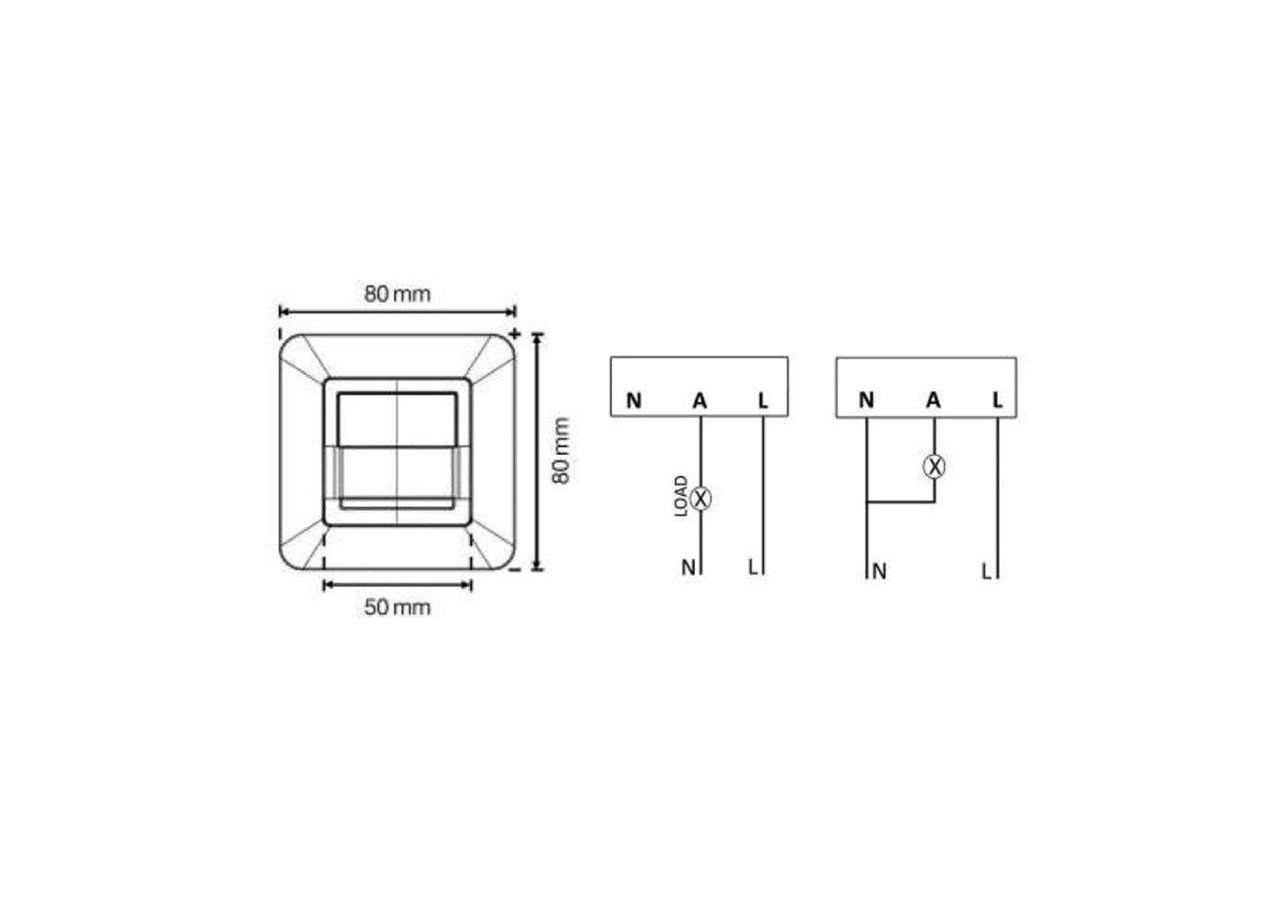

Schéma de connexion
