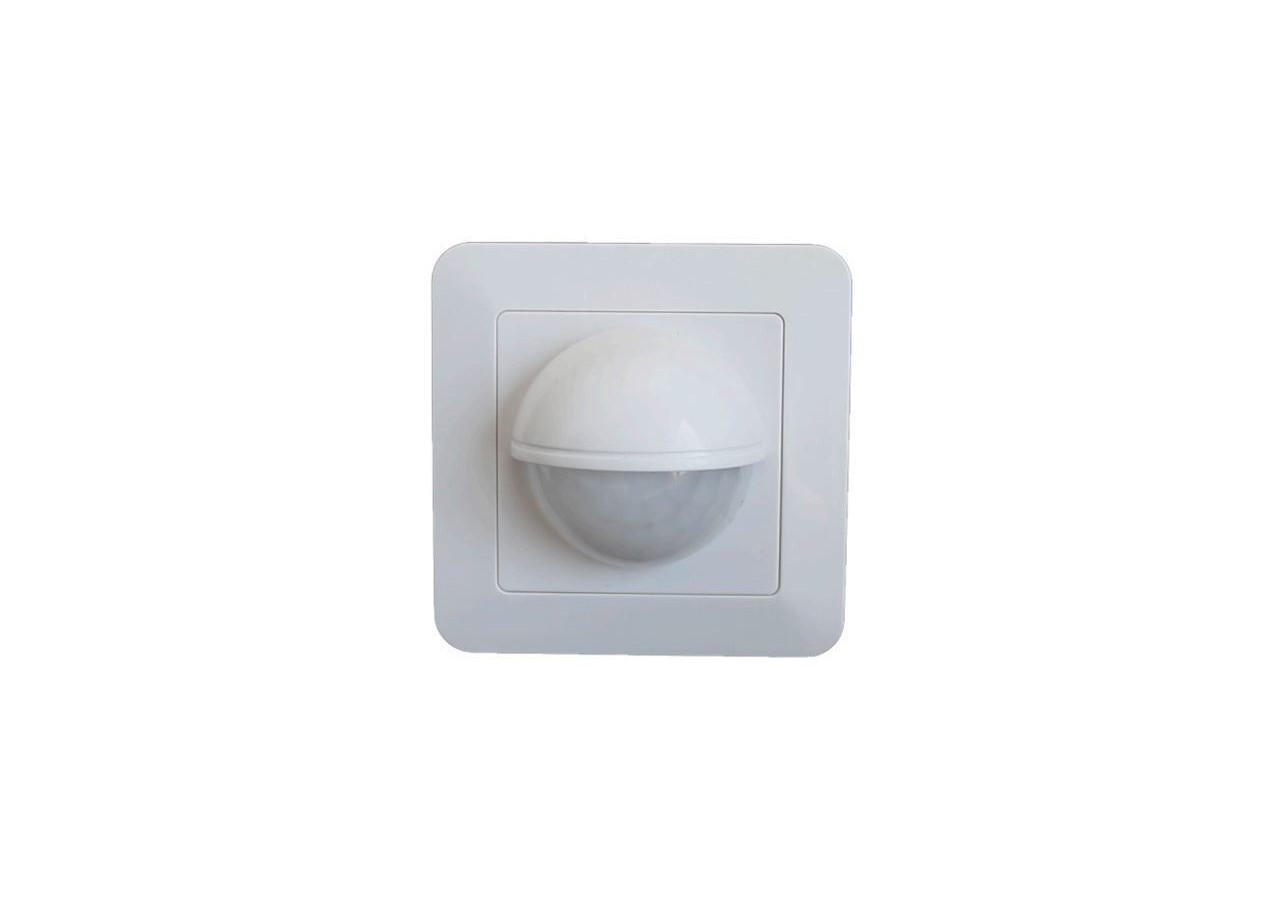

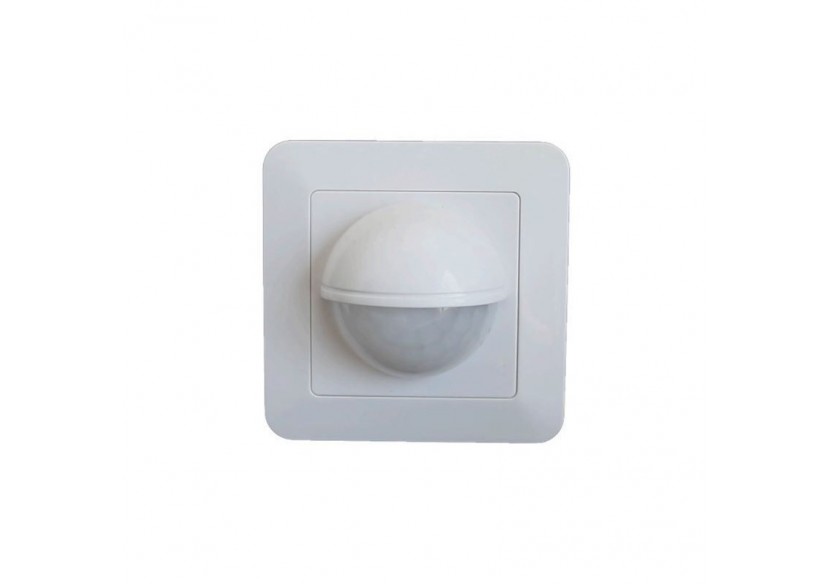

Capteur de mouvement PIR mural 160 degrés - S3135 - Barcelona LED

Capteur de mouvement à infrarouges

Les capteurs de mouvement PIR sont la solution parfaite pour une bonne gestion de la consommation énergétique de vos luminaires. Ils sont compatibles avec les installations à 3 câbles. Les détecteurs à infrarouges servent notamment à remplacer les interrupteurs encastrés et automatiser votre éclairage LED dans ces zones de passage où les mouvements sont peu fréquents mais où il est nécessaire de maintenir la lumière allumée : bureaux, toilettes, escaliers, couloirs, etc.

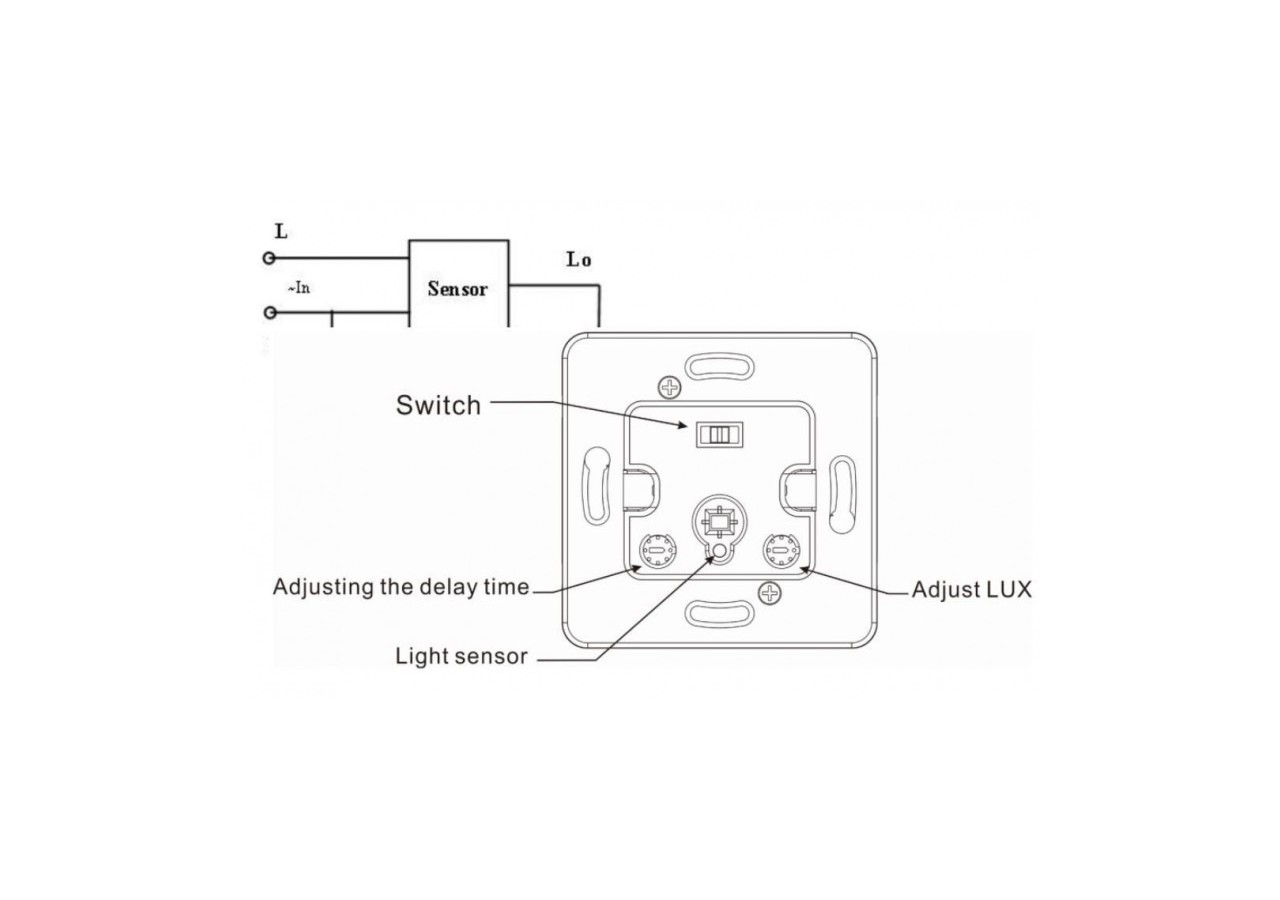

Diagramme de connexion

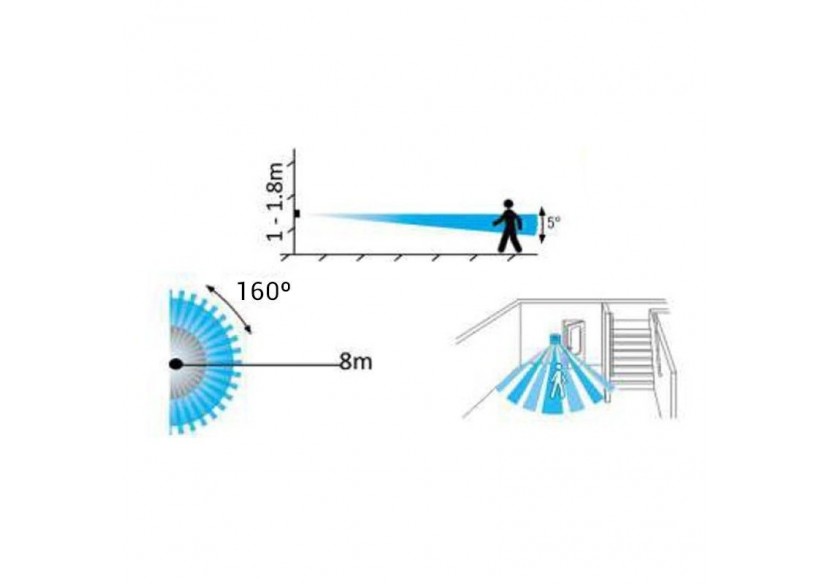

Capteur PIRaffichant un champ de détection de jusqu' à 8 mètres à 160º. Compatible avec des dispositifs (ou accumulation de charge) de jusqu' à 500W et LED de jusqu' à 200W. L'un des grands atouts de ce détecteur de mouvement est sa capacité à distinguer le jour de la nuit, et à ajuster l'intensité lumineuse des luminaires en fonction.

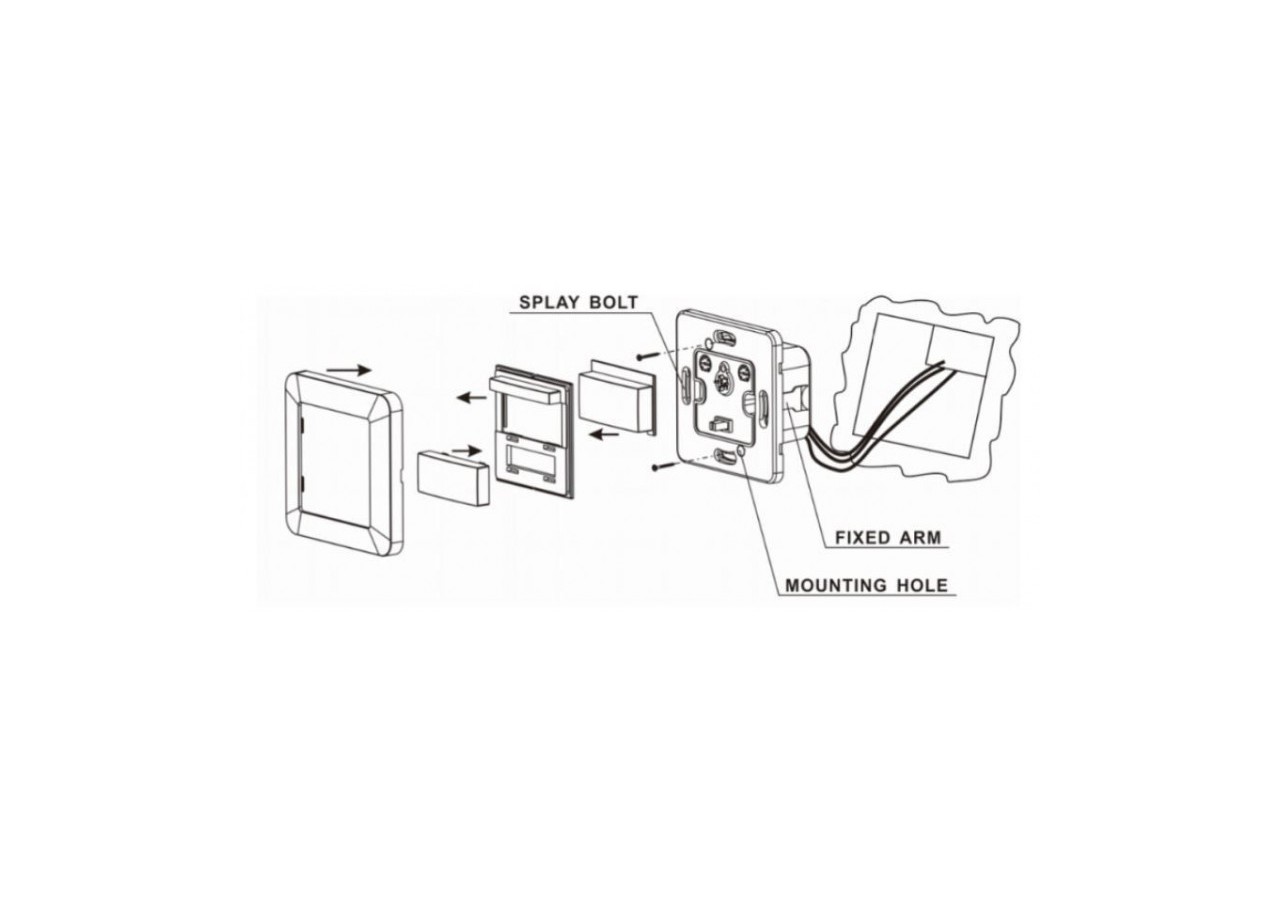

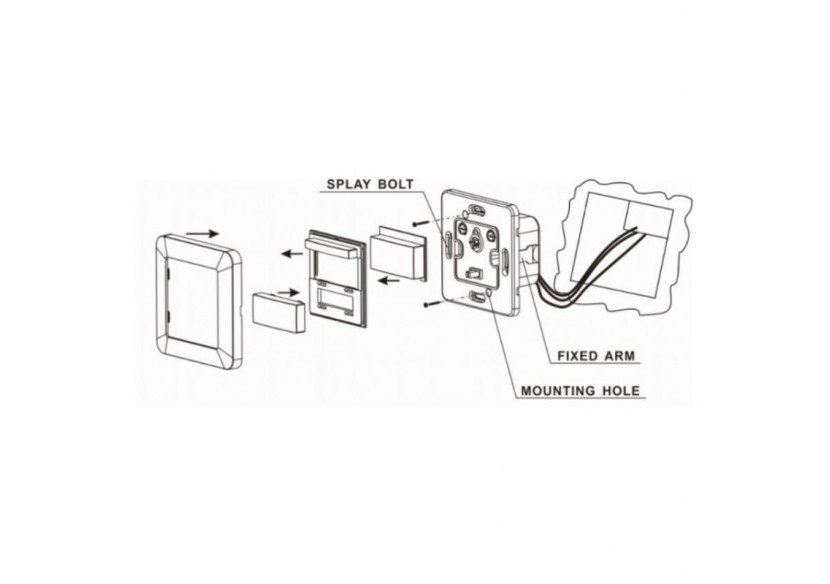

Avec son indice de protection IP20, ce dispositif est à utiliser en intérieur exclusivement. Il s'installe facilement avec les instructions fournies, et un interrupteur intégré permet de désactiver le capteur PIR à tout moment. Il est également possible d'ajuster son temps de réponse et la quantité minimum de LUX.

Principales fonctions du capteur de mouvement

Les capteurs PIRactivent l'interrupteur chaque fois qu'un mouvement est enregistré dans leur champ de détection et que la luminosité ambiante est inférieure à celle paramétrée pour la fonction LUX.

➢ Le dispositif est capable de faire la distinction entre le jour et la nuit. L'utilisateur peut paramétrer l'intensité lumineuse ambiante en dessous de laquelle activer l'éclairage. Il peut fonctionner jour et nuit en ajustant la quantité de LUX (max. 2000 Lux et min. <3 Lux).

➢ Temps d'éclairage ajustable selon les besoins de l'utilisateur – temps minimum de 10 sec. (±3sec.) et temps maximum de 7 min. (±2min.).

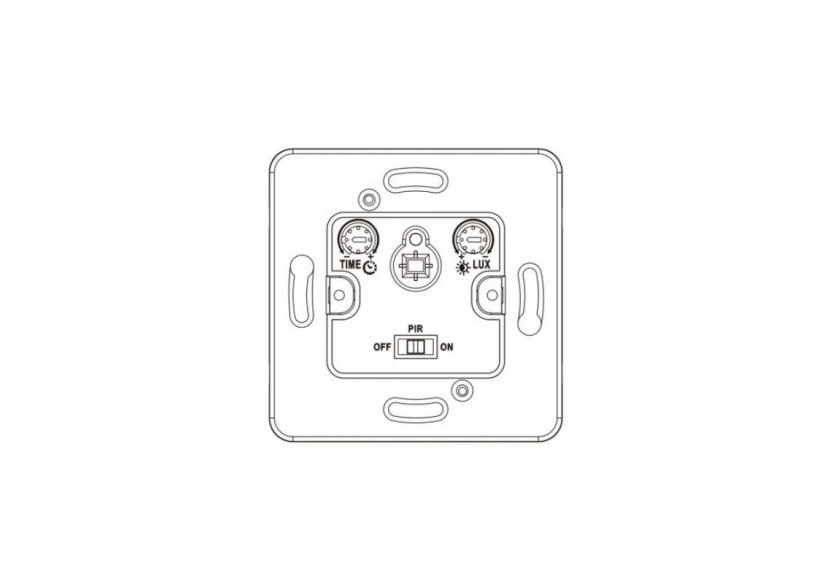

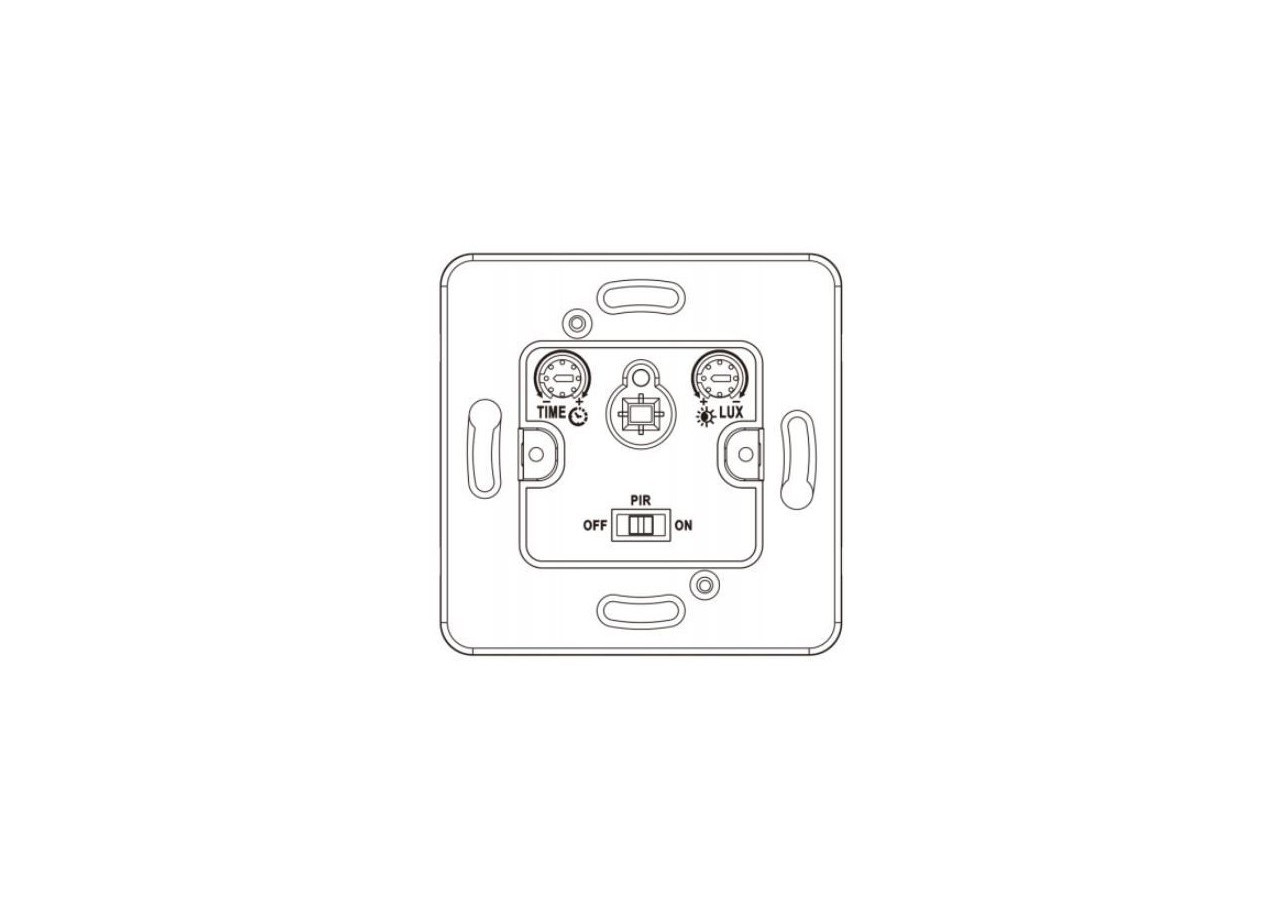

➢ L'interrupteur permet d'activer/de désactiver le système PIR à tout moment (positions de gauche à droite "OFF", "PIR", "ON").

Caractéristiques techniques du capteur de présence

• Alimentation : 220-240V/CA
• Fréquence : 50Hz
• Dimensions : 80x80x65 mm
• Lumière ambiante : <3 à 2000 LUX (ajustable)
• Durée d'éclairage : min. 10 secondes (+/-3 secondes)
• Charge max. : 500W. Pour LED 200W

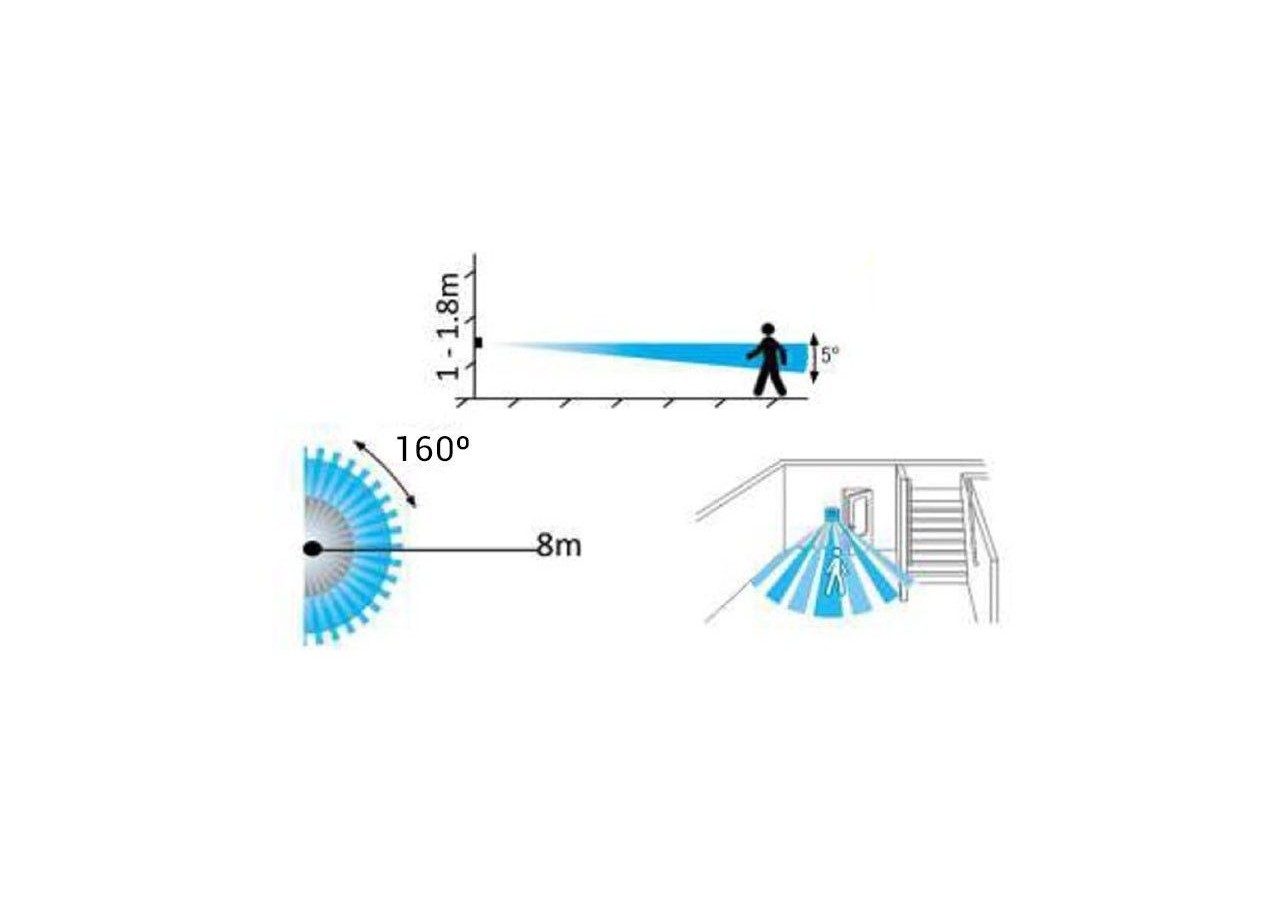

• Champ de détection : 8 mètres max.
• Angle de détection : 160º.
• Température de fonctionnement : de -20ºC a +40ºC avec une humidité relative inférieure à 93%
• Hauteur d'installation recommandée : de 1-1.8m
• Vitesse de détection du mouvement : de 0,6 à 1,5 mètres/seconde
